直流斷路器
產品介紹
直流斷路器是構建多端柔性直流系統和柔性直流電網的關鍵核心設備之一。2013年以來依托“863計劃”和“973計劃”等國家重大科技項目，西安西電電力系統有限公司先后研制了10kV和500kV混合式直流斷路器樣機，攻克了直流斷路器建模仿真、電流快速可靠轉移、電力電子開關大電流關斷、高電位供能、控制保護、模塊化緊湊集成設計等技術難題，并通過了絕緣和運行試驗，其電壓等級及電流開斷能力達到了國際領先水平。西安西電電力系統有限公司研制出的中高壓直流斷路器適用于海上風電、直流電網、軌道交通、艦船綜合供電等領域。
產品圖片
混合式直流斷路器拓撲

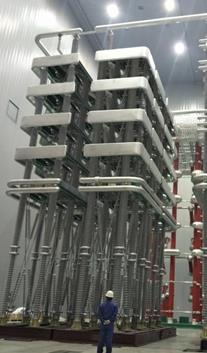

500kV混合式直流斷路器閥塔照片

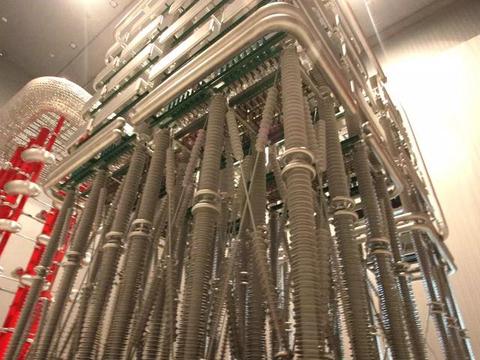

500kV混合式直流斷路器閥塔照片

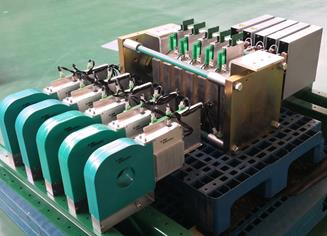

10kV直流斷路器產品組件照片
技術參數Technical parameters
額定電壓：10kVdc/500kVdc Rated voltage: 10kVdc/500kVdc
額定電流：最大至3kA Rated current: up to 3kA
開斷時間：不大于3ms Interruption time: no more than 3ms
開斷電流：0~25kA（全范圍）Interruption current: 0~25kA（full range）
開斷電流方向：雙向Interruption direction: bidirectional
過負荷能力：1.1pu（長期）、1.2pu（10min）、1.5pu（1min）
Overload: 1.1pu（long-term）、1.2pu（10min）、1.5pu（1min）
功能：具備重合閘能力Function: reclosing capability
技術特點
